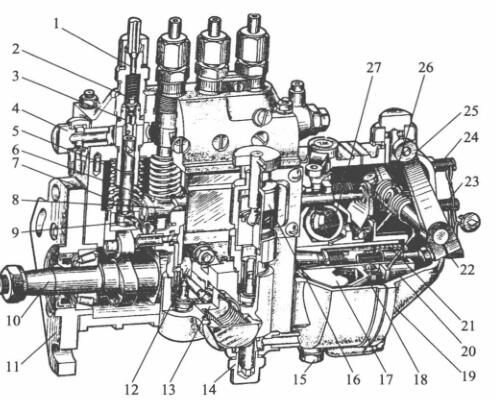

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

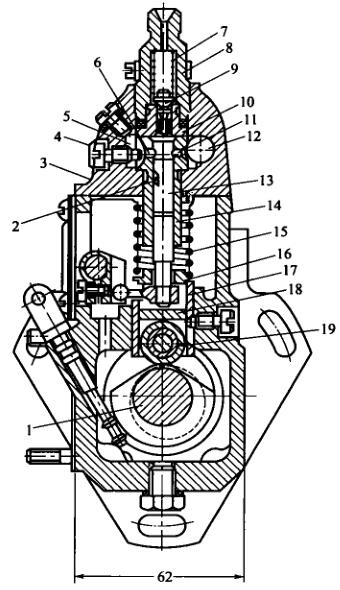

   I号喷油泵的分泵构造图

1-油田液压管直接头; 2-油多阀; 3-油多阀球; 4,14-进油螺栓; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵螺旋板螺旋弹簧; 8-油门拉杠;  9-调准臂; 10-气缸轴; 11-特定接盘; 12-石油管道管道泵反力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手助力泵;  17-控制盘; 18-从动盘; 19-箱体; 20-滑套; 21-测量螺旋板螺旋弹簧; 22-油表修整螺栓; 23-怠速定位开关螺栓; 24-飞速定位开关螺栓; 25-变速器手柄; 26-变速器螺旋板螺旋弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的主要的效果是以确保提供的油开使时间的为准性，我们对多缸柴油密度机所说，还需要以确保各缸提供的油时间的统一性。起以确保做用的内脏器官是中键下端到调整垫件上垂直面的极度H。当喷油阀凸轮轴轴伞齿轴与曲轴伞齿轴相比地点一些时，H越大，柱塞泵关闭系统进油孔的时间早好，提供的油开使时间也早好。进而，H越小，提供的油开使时间越迟缓。由此要给出来设计和应力测试给出适合自己的中键体业务极度H，以以确保提供的油开使时间的为准性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-追踪定位螺柱; 5-回油道; 6-回油孔; 7-脸上脸上冒油阀大拉簧; 8-脸上脸上冒油阀紧座;  9-脸上脸上冒油阀; 10-脸上脸上冒油阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大拉簧; 16-大拉簧座; 17-挺柱体:; 18-垫板; 19-滑动

  相对多缸机，各分泵的H值应一一对应。校准垫铁在喷真空泵出货时均已调好，没法自由选择交换。垫铁是用高耐磨原料加工而成齐头并进行热正确处理以提升强度，因为食用中很容易损伤。如长期性保持间隔食用后损伤较多，可换面食用。

  喷高压真空泵泵体分升降多部分，喷高压真空泵上体使用装有齿轮泵泵偶件及很油阀偶件，生殖器使用装有轴承轴、滚珠体和输高压真空泵等。泵体前侧中西部地区都有检视窗孔，方能查检和调控泵剩余油。下边有检视润滑油面的检视孔。喷高压真空泵上体中含一点油道，与各齿轮泵泵套筒很多的马蹄形油槽共通。马蹄形油槽则与齿轮泵泵套筒上的进、回油孔共通。由输高压真空泵供来的舒张压油凭借进软管接线头流通量油道中。油道中的柴油机车发动机车气压由装在回软管接线头内的回油阀抑制，一需求实现在5～10kPa区间内。液压过低，在齿轮泵泵下降时，柴油机车发动机车没有在短时间凭借进油孔流通量齿轮泵泵上方油腔。当剩余油太多而使液压提高时，剩余的柴油机车发动机车会顶开回油阀流通量柴油机车发动机车细滤器中。
